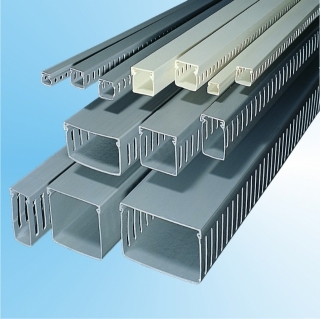

As canaletas Tipo DN são fabricadas em PVC rígido e protegem os fios e cabos em painéis elétricos ou em instalações aparentes.
Apresentam 3 modelos: Lisa sem furação (DNA), Semi-aberta (DNC) ou (DNE) e Recorte aberto (DND).
O material está em conformidade com a Norma Diretiva 2002/95/EC-RoHS.
Cores
CinzaClaro
Cinza Médio
Cinza Escuro (padrão)
Bege
Azul
Azul Claro
*sob consulta
Branco
| Modelos |
| Tipos de Abertura Possíveis | Medidas | Seção Útil | Qtde. Máx. Caixa (m) | |||||||
| Código | Lisa | Semiaberta | Aberta Total | (mm) | (mm²) | Grande | Pq. | |||
| A | C | E | D | a | b | c | ||||
| DN_ 15015 | • | • | 15 | 15 | 1 | 170 | 500 | 100 | ||
| DN_ 22015 | • | • | 22 | 15 | 1,2 | 240 | 300 | 60 | ||
| DN_ 22022 | • | • | • | 22 | 22 | 1,5 | 360 | 200 | 50 | |
| DN_ 30030 | • | • | • | 30 | 30 | 1,5 | 650 | 100 | 30 | |
| DN_ 35050 | • | • | • | 35 | 50 | 1,5 | 1.310 | 80 | 16 | |
| DN_ 35080 | • | • | • | 35 | 80 | 1,5 | 2.360 | 40 | 8 | |
| DN_ 50030 | • | • | • | • | 50 | 30 | 1,5 | 1.100 | 100 | 20 |
| DN_ 50050 | • | • | • | • | 50 | 50 | 1,5 | 1.930 | 60 | 10 |
| DN_ 50080 | • | • | • | • | 50 | 80 | 1,5 |
3.380 |
32 | 8 |
| DN_ 50110 | • | • | • | • | 50 | 110 | 2 | 4.820 | 24 | 4 |
| DN_ 50140 | • | • | • | • | 50 | 140 | 1,5 | 6.200 | 10 | - |
| DN_ 80030 | • | • | • | • | 80 | 30 | 1,8 | 1.920 | 60 | 16 |
| DN_ 80050 | • | • | • | • | 80 | 50 | 1,8 | 3.450 | 40 | 8 |
| DN_ 80080 | • | • | • | • | 80 | 80 | 1,8 | 5.570 | 24 | 4 |
| DN_ 80110 | • | • | • | • | 80 | 110 | 2 |
8.190 |
20 | 4 |
Exemplo de formação do código para pedido: DNC 50110 onde C é o tipo de abertura.
Utilize como tipos de abertura: A para lisa, C ou E para semiaberta ou D para aberta total.
| Medidas e Recortes |
| Medidas (mm) | |
 |
 |
| Medidas (mm) | |||||
  |
Código semiaberto |
a | b | c | d |
| DNC 15 ___ | 5 | 4 | 5 | 6 | |
| DNC 22 ___ | 10 | 6 | 4,3 | 6,7 | |
| DNC 30 ___ | 10 | 6 | 4,3 | 6,7 | |
| DNC 35 ___ | 10 | 5 | 4,3 | 6,7 | |
| DNC 50 ___ | 30 | 7 | 6 | 9 | |
| DNC 80 ___ | 57 | 7 | 6 | 9 | |
| DNE 50 ___ | 30 | 7 | 10 | 10 | |
| DNE 80 ___ | 57 | 7 | 10 | 10 | |
| Medidas (mm) | ||||||
 |
Código |
Semicorte Lateral (s) |
a | b | c | d |
| DND 30 ___ | 24 | 7 | 4,3 | 6,7 | ||
| DND 35 ___ | 24 | 7 | 4,3 | 6,7 | ||
| DND 50 ___ | • | 40 | 10 | 6 | 9 | |
| DND 80 ___ | • | 68 | 12 | 6 | 9 | |
| Medidas (mm) | ||||||
 |
Furo na Base | a | b | c | d | d |
| DIN | 5 | 8 | 14 | 6 | 14 | |
Características Principais:
- Barras de 2 metros, outros comprimentos sob consulta.
- PVC rígido, autoextinguível, norma UL-94, categoria V-0
- Ponto de Amolecimento VICAT, 80°C (ASTM 1525).
- Furação na base conforme Norma DIN 43659, sob consulta.
- Tipo de abertura DNE, somente na cor cinza claro.
